Tavlen er hjertet i det elektriske anlegget – stedet der strømmen fordeles, sikres og styres. For mange kan symbolene, linjene og komponentene i tavlens diagrammer virke forvirrende. Hva betyr de ulike symbolene? Hvordan henger de sammen? Og hvordan kan du som boligeier få en grunnleggende forståelse av hva som skjer bak lokket? Her får du en praktisk guide til å forstå tavlesymbolene, diagrammene og funksjonene i et norsk elanlegg.

Hva er en tavle?

En tavle – ofte kalt fordelingstavle eller sikringsskap – er det sentrale punktet der strømmen fra strømnettet fordeles til boligens ulike kurser. Tavlen inneholder sikringer, jordfeilbrytere, hovedbryter og eventuelt reléer eller styringsenheter som kontrollerer spesifikke funksjoner.

Formålet er både å beskytte anlegget mot overbelastning og kortslutning, og å sørge for at strømmen kan kobles ut raskt dersom det oppstår feil. For å kunne lese, vedlikeholde og utvide anlegget på en trygg måte, brukes standardiserte symboler og diagrammer som viser hvordan komponentene henger sammen.

Læs også:

El-kontroll i nybygg: Slik sikrer du at installasjonene fungerer fra start

Elektriker

Selv nye boliger kan ha feil i det elektriske anlegget. En el-kontroll i nybygg gir deg trygghet, dokumentasjon og et energieffektivt hjem fra start. Les hvordan du går frem, hva som kontrolleres, og hvorfor det lønner seg å bruke fagfolk.

Forstå tavlesymbolene – en guide til diagrammer og funksjoner

Elektriker

Tavlesymboler og eldiagrammer kan virke som et fremmed språk, men med litt veiledning blir det lettere å forstå hvordan strømmen fordeles og sikres i hjemmet ditt. Denne guiden gir deg en enkel innføring i tavlens oppbygning, symboler og funksjoner – slik at du får bedre innsikt i ditt eget elanlegg.

Planlegg elektrisk arbeid med skisser og diagrammer som dine beste verktøy

Elektriker

God planlegging er nøkkelen til et trygt og vellykket elektrisk prosjekt. Lær hvordan skisser og diagrammer kan hjelpe deg med å visualisere løsninger, unngå feil og sikre at alt følger forskriftene – fra første idé til ferdig installasjon.

Derfor øker strømforbruket om vinteren – og slik kan du redusere det

Elektriker

Når vinteren melder sin ankomst, øker strømforbruket i de fleste hjem. I denne artikkelen får du vite hva som driver forbruket opp, hvilke apparater som bruker mest strøm, og hvordan du med enkle grep kan redusere både strømregningen og klimaavtrykket.

De vanligste symbolene i tavlen

Når du ser på et elektrisk diagram, vil du møte en rekke symboler som representerer ulike komponenter. Her er noen av de mest brukte:

• Sikring (eller automatsikring) – symboliserer komponenten som beskytter mot overstrøm. Den bryter kretsen hvis strømmen blir for høy.
• Jordfeilbryter (RCD) – vises med et symbol som inkluderer en testknapp og en målespole. Den beskytter mot elektrisk støt ved å koble ut strømmen hvis det oppstår ubalanse mellom fase og nøytralleder.
• Bryter eller kontakt – vises som en åpen eller lukket linje, som viser om kretsen er sluttet eller brutt.
• Relé – et symbol med en spole og kontakter, som viser at en elektrisk impuls kan styre en annen krets.
• Jordforbindelse – et trekantet symbol som viser hvor anlegget er koblet til jord for å lede bort feilstrøm.
• Lampe eller last – ofte vist som en sirkel med et kryss, som representerer en forbruker, for eksempel en lampe eller et apparat.

Disse symbolene følger internasjonale standarder (IEC 60617), slik at de kan forstås av elektrikere over hele verden – også i Norge.

Slik leser du et eldiagram

Et eldiagram er en visuell fremstilling av hvordan strømmen beveger seg gjennom anlegget. Vanligvis leses diagrammet fra venstre mot høyre – fra tilførsel til forbruk. Øverst finner du hovedbryteren og jordfeilbryteren, og derfra forgrener kursene seg ut til de enkelte sikringene og forbrukerne.

Linjene mellom symbolene viser ledningsforbindelsene, og de kan være nummerert eller fargekodet for å gjøre det enklere å følge kretsen. Et godt tips er å starte med hovedbryteren og følge strømmen videre – da får du raskt oversikt over hvordan tavlen er bygget opp.

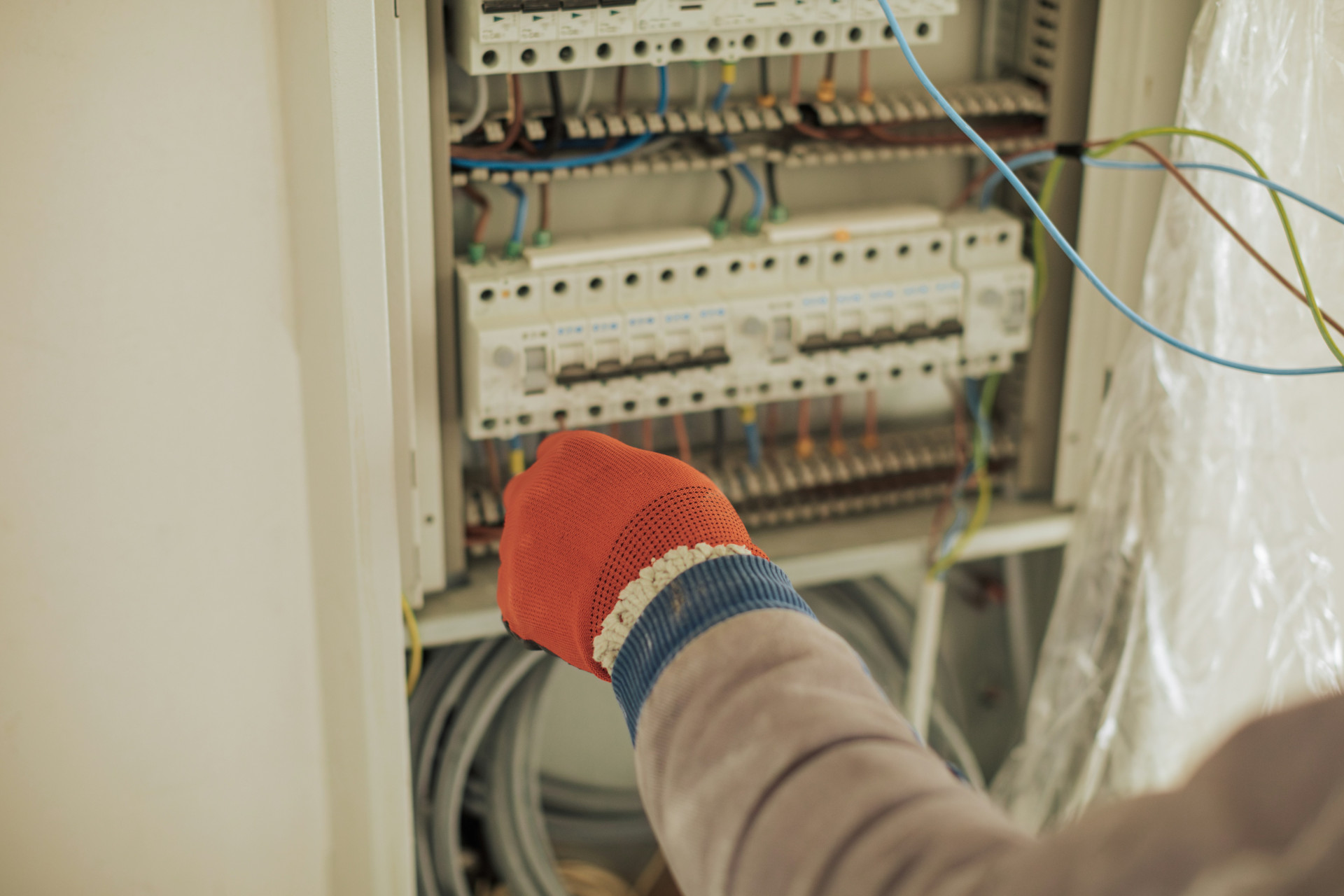

Funksjoner og oppdeling i tavlen

En moderne fordelingstavle er som regel delt inn i flere seksjoner:

• Hovedbryter og målerfelt – her kommer strømmen inn i huset, og du kan koble ut hele anlegget.
• Jordfeilbrytere (RCD) – deler anlegget inn i soner, slik at en feil i én kurs ikke slår ut hele huset.
• Automatsikringer – beskytter de enkelte kursene, for eksempel lys, stikkontakter eller kjøkkenutstyr.
• Eventuell automasjon – som reléer, tidsur eller smarthusmoduler som styrer lys, varme eller ventilasjon.

Denne oppdelingen gjør det enklere å finne og rette feil, og den øker sikkerheten i installasjonen.

Hvorfor det er viktig å forstå symbolene

Selv om du som boligeier ikke har lov til å endre på tavlen selv, er det nyttig å forstå symbolene og diagrammene. Det gjør det lettere å kommunisere med elektrikeren når du skal gjøre endringer, og du kan raskere finne ut hvilken sikring som hører til hvilken kurs.

Du får også bedre oversikt over om tavlen din er oppdatert – for eksempel om den har jordfeilbrytere, og om det er plass til utvidelser hvis du skal installere elbillader, varmepumpe eller solcelleanlegg.

Sikkerhet først

Tavlen er ikke et sted for hobbyelektrikere. Kun registrerte elektroinstallatører har lov til å endre eller utvide anlegget. Men du kan selv slå av hovedbryteren, bytte en sikring eller teste jordfeilbryteren – og det bør du faktisk gjøre jevnlig for å forsikre deg om at alt fungerer som det skal.

Hvis sikringer går ofte, eller jordfeilbryteren kobler ut uten åpenbar grunn, bør du kontakte en fagperson. Det kan være tegn på en feil i anlegget.

Et lite steg mot større forståelse

Å kunne lese tavlesymbolene er som å kunne lese et kart over hjemmets elektriske system. Du trenger ikke være elektriker for å forstå det grunnleggende – men litt kunnskap gir trygghet og innsikt i hvordan strømmen beveger seg gjennom huset ditt.

Neste gang du åpner sikringsskapet, kan du kanskje gjenkjenne symbolene og forstå hvordan de henger sammen. Det er første steg mot å bli en mer bevisst og trygg bruker av ditt elektriske anlegg.
